Konstrukce terasy s vikýřem v úžlabí střechy
5. 9. 2002
Tento tip ukazuje jak zajistit vložení trojúhelníkového vikýře a terasy do úžlabí. Trik spočívá ve vzájemném prolnutí dvou střech. Výsledek je vidět na obrázku 1.
Postup

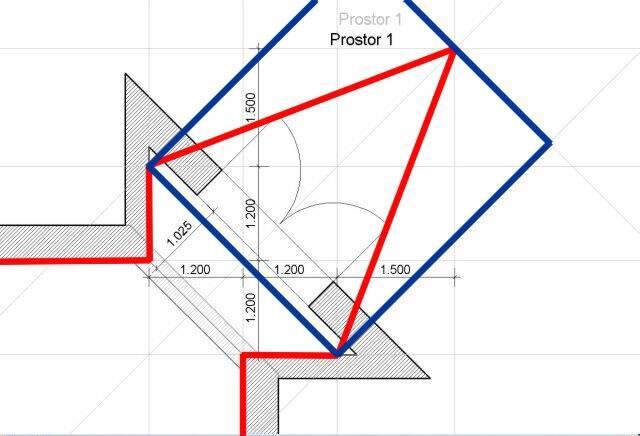

- vytvořte půdorys budovy dle obrázku 2, horní patro je s terasou dle zobrazených rozměrů
- volným typem střechy pomocí polygonu zadejte obrys v horním patře (červený obrys)

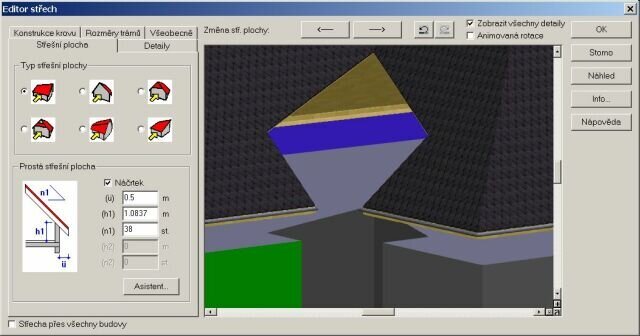

- okraje střechy kolem terasy změňte na štítové (nulový přesah), ostatním plochám ponechte klasicky 38 stupňů
- nad terasu vložte druhou střechu (modrý obrys)
- čelní a zadní obrys změňte na štítový, ostatní plochy se sklonem 35 stupňů
- výškově je potřeba sladit střechu s okolím a zbytek dopracovat
